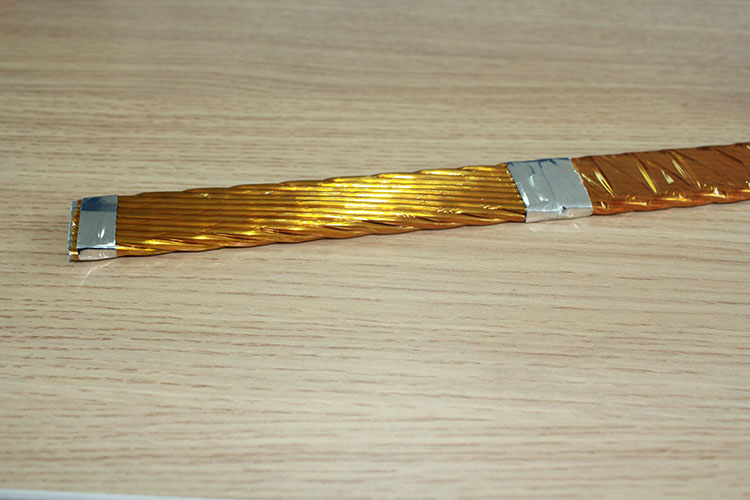

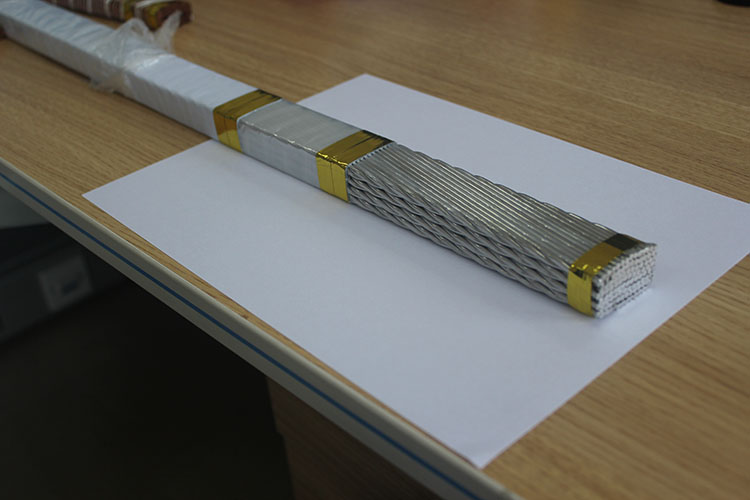

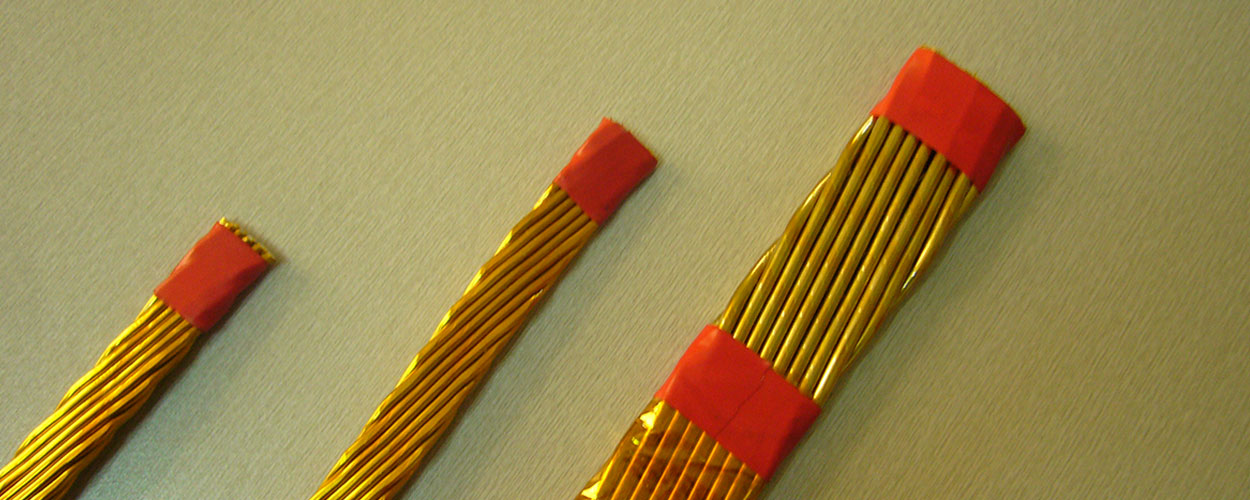

扁形換位鋁導線是由多根鋁導體和薄膜絕緣層及復合絕緣層組成，其中換位導線主體為偶數根包覆絕緣薄膜的無缺陷圓鋁線在一定節距內，按照同一方向、同一角度換位、整形，構成雙層排列的換位矩形絞線。經整形后的換位導線繞包絕緣薄膜層和絕緣薄膜及無紡布構成的復合絕緣層。薄膜絕緣層在內層，復合絕緣層在外側。產品耐溫等級可達到C級，生產根數范圍:10~42根，主要應用于大型電力工程項目的干式空心電抗器繞組中。產品獲得國家省級科技進步二等獎榮譽。
生產范圍：根數：10～42根
單線直徑：0.800～5.000mm
產品型號：WB/WF/WH
執行標準：Q/12NJ 4583-2016、客戶標準及技術協議
絕緣材料：PET聚酯膜、PI聚酰亞胺薄膜、DM復合布、DK復合布、滌?；炜棊?/p>
優點:
1、相比與多根單絲導線繞制，渦流損耗小。
2、繞制方便、有效地提高了空間的利用率。
3、由于單線之間的換位，使繞組具有較高的機械強度。
產品用途：用于各種干式空心電抗器的繞組。
